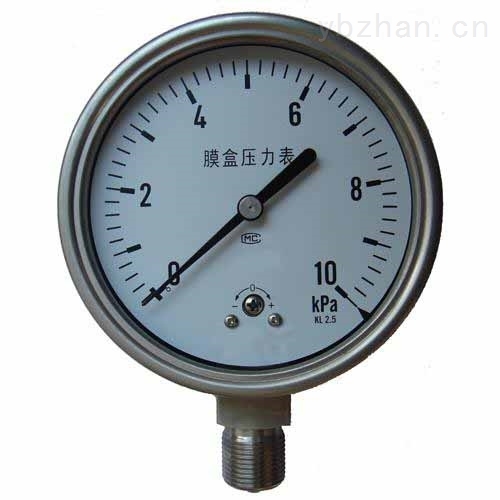

不锈钢膜盒压力表

不锈钢膜盒压力表

简要描述:不锈钢膜盒压力表根据导压系统及外壳均采用不锈钢材料制成。应用于耐腐蚀要求较高的工艺流程中对各种液体和气体介质的微压和负压的测量。

产品型号: YE

所属分类:不锈钢膜盒压力表

更新时间:2021-10-22

厂商性质:生产厂家

查看pdf文档

详情介绍

工作原理

不锈钢膜盒压力表由测量系统(包括接头、波纹膜盒等),传动机构(包括拨杆机构,齿轮传动机构),指示部件(包括指针与刻度盘)和外壳(包括表壳,衬圈和玻璃)所组成。仪表的工作原理是基于波纹膜盒在被侧介质的压力作用下,其自由端产生相应的弹性变形,再经齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针逐将被测值在刻度盘上指示出来。还有调零装置,可以方便调整零位。


主要技术指标
标度范围、精度等级

型号

标度范围KPa

精度等级
基本误差限±%

正压

负压

正负压

YE-60

YE-75

YE-100
YE-150

0~1.6
0~2.5
0~4
0~6*
0~10*
0~16*
0~25*
0~40*

-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0

-0.8~+0.8
-1.2~+1.2
-2~+2
-3~+3
-5~+5
-8~+8
-12~+12
-20~+20

2.5

注:不锈钢膜盒压力表YE-75、100仅生产带*规格


工作位置、环境:仪表垂直安装,工作环境温度-25~55℃,
相对湿度不大干80%,并且周围空气中不含有腐蚀仪表的有害气体。
温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.4%/10℃。


导(测)压系统及外壳等主要零件的材质

零件名称

材料牌号

接头

304/316

膜盒

316

齿轮传动机构

316

表壳、罩壳

304


压力仪表的使用单位应当在日常维护、检测的基础上,积极做好压力仪表的检定工作,及时淘汰、降级、报废那些不符合使用要求的压力仪表,保证压力仪表显示数值准确、可靠。压力仪表使用企业还应成立监督部门,对压力仪表的使用部门进行监督,减少违规情况的发生。压力仪表的安全运行是一个长期的有持续性的工作,使用单位必须从制度抓起、从细节抓起、从基础抓起,避免违规操作行为、禁止违法使用行为,从根本上创造一个压力仪表安全使用环境,共同构筑牢固的安全长堤。
